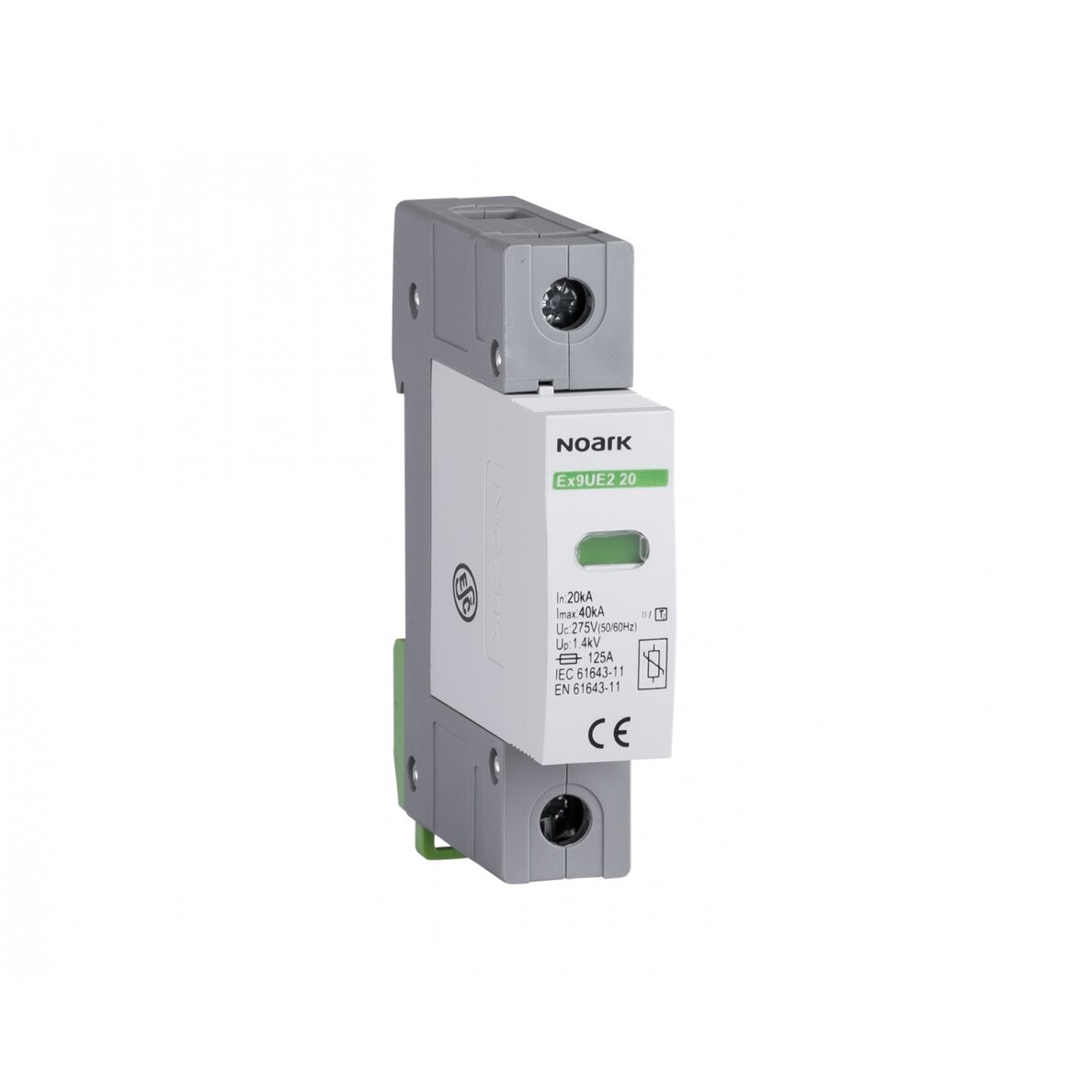

Apsaugos nuo viršįtampio prietaisas Ex9UE2 20 1P 275

APRAŠYMAS

Ex9UE2 serija yra II klasės apsaugos nuo viršįtampio prietaisų grupė. Šio modelio prietaisai skirti apsaugai nuo trumpalaikio viršįtampio, kurį sukelia greitos perjungimo operacijos arba netiesioginiai žaibo smūgiai (liekamasis poveikis). II klasės apsaugos nuo viršįtampio įtaisus rekomenduojama pakartotinai sumontuoti kas 10–20 m kabelio, prie pagrindinių ir antrinių skirstomųjų plokščių. Ex9UE2 20 440 yra skirti tiesiogiai jungti su I klasės apsaugos nuo viršįtampio įtaisais, Ex9UE1 35. Apsaugai nuo viršįtampio naudojant Ex9UE2 20 275, su Ex9UE1 35 jungiama 10 m ilgio kabeliu. Modelis Ex9UE2 yra su metalo oksido varistoriais. Toks modelis užtikrina atsaką per trumpą laiką. Modulinė konstrukcija su įkišamaisiais komponentais suteikia galimybę paprastai ir greitai pakeisti funkcinius modulius, jeigu MOV tarnavimo laikas pasibaigia dėl intensyvaus veikimo arba dažno viršįtampio.

Apsaugos nuo įtampos lygis: L-N 1.4;
Apsaugos nuo įtampos lygis: N-PE;
Apsaugos klasė (IP): IP20;
Polių tipai: 1;
Apsaugotas nuo trumpojo jungimo: TAIP;
Maks. lankstaus laidininko skerspjūvis (gysla): 35;
Integruotasis atsarginis saugiklis: NE;
Nominalioji įtampa AC: 275;
Maks. kietojo laidininko skerspjūvis (šerdis, gyslos): 35;
Signalizavimas įrenginyje: Optinis;
Nominali iškrovos srovė (8/20): 20;
Maks. nuolatinė įtampa AC: 275;
Montavimo metodas: DIN bėgelis (viršutinis bėgelis), 35 mm;
Konstrukcijos dydis: 1 modulio ertmė;
2 kategorija: TAIP;
Sistemos konfigūracija: TN;
Su nuotolinio signalo kontaktu: NE.
